典型的活塞的V型組合密封圈設計基本參數
來源：廣東東晟密封科技有限公司更新時間：2016-03-18
V型密封圈壓緊力的大小和調節方式是設計時必須考慮的，因?yàn)樗P(guān)系到密封性能。一般都采用調整墊的辦法（圖1）。
圖1 活塞桿密封設計
給出墊片的厚度和件數后，即可精確控制調整量。也可以采用螺母或設彈簧來進行調整（圖2）。
圖2 用彈簧調節壓緊力
典型的活塞的V型組合密封圈的設計原則：
1、V形圈既可作活塞密封，也可作活塞桿密封，由于它已經標準化，所以在設計時，主要工作是確定密封部位的結構和選擇其材料、圈數、以及確定它所配用的支承環、壓環的材料和尺寸。
2、V形圈作活塞密封的典型設計如圖2所示。

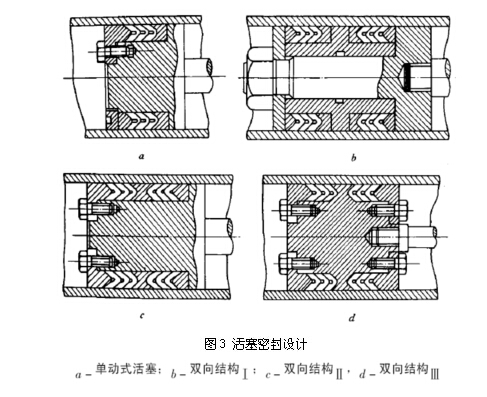

圖3 活塞密封設計
