橡膠密封圈的耐老化分析

隨著技術的不斷進步發(fā)展，對于密封件的性能要求也日趨嚴格。以往對密封件的第一要求就是為了防止介質(zhì)的滲漏與外物的侵入。對于其他的一些次要的要求就顯得沒有那么的注重。

例如現(xiàn)在一些對于密封性能有嚴格要求的腕表為例，腕表是作為一個機械精細作業(yè)的巔峰代表，對于密封性這個要求尤為重要。而作為腕表使用的密封件，均為丁腈橡膠密封圈。

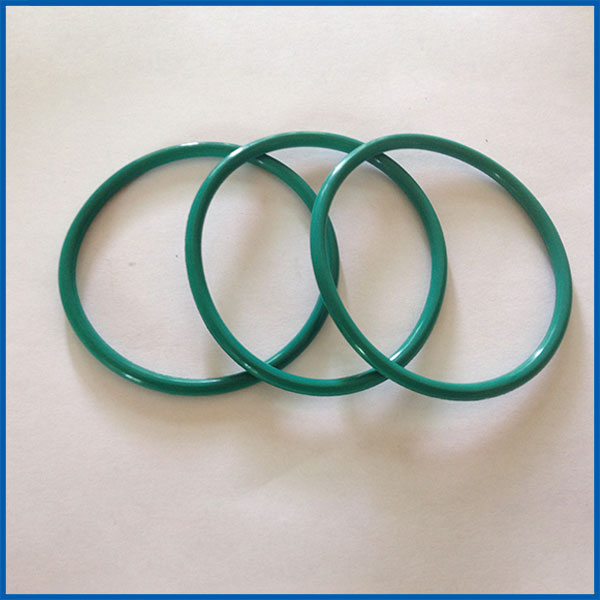

丁腈橡膠密封件

作為密封圈的主體材質(zhì)，丁腈橡膠具有優(yōu)良的耐介質(zhì)、耐高低溫、耐磨合耐壓縮變形等多種性能，其用途十分廣泛；

但是作為橡膠材質(zhì)，總是會有一個使用極限值，橡膠老化就是這種極限條件下的一種狀況。分析其表面形貌、自然環(huán)境及高溫條件的老化性能，在酒精和鹽霧環(huán)境下的介質(zhì)老化性能。

經(jīng)過試驗得出以下結果：

1、常溫測試：丁腈橡膠密封圈經(jīng)過40個月常溫下自然老化后，其老化系數(shù)為0.802，采用該條件下的橡膠密封件仍可實現(xiàn)5個大氣壓防水，結合表面形貌發(fā)現(xiàn)其雖出現(xiàn)橫向裂紋，但并未完全失效。

2、高溫測試：丁腈橡膠密封件在60攝氏度、85攝氏度、100攝氏度三種溫度下的加速老化下，24小時內(nèi)老化性能影響較大，尤其在100攝氏度的加速老化下，24小時候斷裂；丁腈橡膠密封件隨著加速老化時間延長，開始進入緩慢老化階段；

3、介質(zhì)測試：丁腈橡膠密封圈在介質(zhì)老化試驗結果表明，當密封圈在鹽霧介質(zhì)中腐蝕性能較好；當使用酒精對密封圈進行浸泡，時間在30分鐘以內(nèi)時，對密封圈的密封性能無影響；

一级特黄片,色色婷婷基地日韩美女,欧美国产精品中文字幕,黄色91av一区
