液壓泵用的橡膠氣膜密封最常見的2種結構形式，東晟密封件告訴您有雙端面橡膠氣膜密封跟串聯式橡膠氣膜密封2種結構最普及的。如果有特殊工況（苛刻工作環境或介質的不同）下，橡膠氣膜密封可以結合其接觸式機械密封又或者是橡膠迷宮密封的組合下使用的。

今天小編主要跟大家一起分享一下，關于液壓泵專用的橡膠氣膜密封都有哪種結構及特點，我們常見的幾種結構有外壓式雙端面橡膠氣膜密封、內壓式雙端面橡膠氣膜密封、串聯式備用橡膠氣膜密封。我先看一下液壓泵橡膠外壓式雙端面氣膜密封的結構有什么特點吧！

液壓泵橡膠外壓式雙端面氣膜密封的結構及特點：

液壓泵橡膠外壓式雙端面氣膜密封是由二套氣膜密封背靠背（或是面對面）的設計形成的（圖1所示就是關于液壓泵橡膠外壓式雙端面氣膜密封的結構圖，僅供參考），而二套密封之間充入潔凈的隔離氣體其壓力會高于密封腔被密封壓力的0.2MPa左右的。

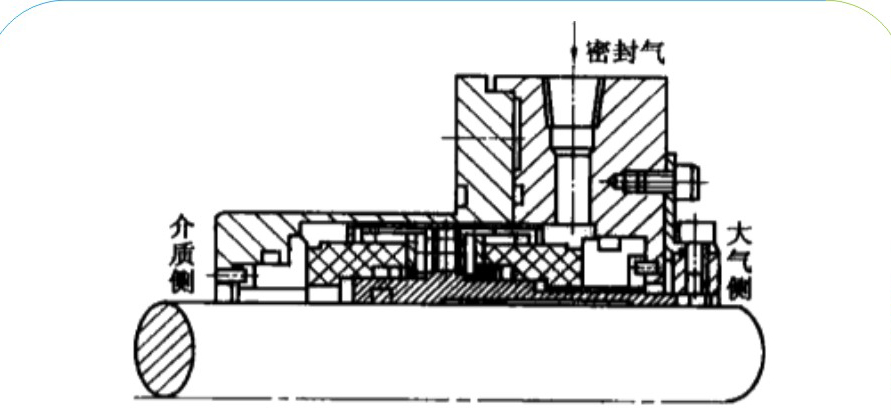

液壓泵橡膠外壓式雙端面氣膜密封的結構圖

這樣的話進入密封腔中的隔離氣一小部分會通過內側密封的密封面進入泵腔阻止被密封液體的泄漏的，絕大部分隔離氣通過外側密封的液體介質不接觸，為潔凈的隔離氣，完全符合環保要求的。

而為了防止因外供隔離氣意外中斷而使內側密封打開，內側密封采用雙平躺結構設計的，這樣不管內側密封承受正壓差或負壓差作用，內側密封都是平衡型的，都能實現密封的。內側密封和外側密封靜環（動環）密封面上流體動壓槽都刻在密封面的外徑處。此種氣膜密封主要適用于各類不含固體顆粒的介質，保證被密封的工藝液體介質實現“零泄漏”或者是“零逸出”。這就是液壓泵橡膠外壓式雙端面氣膜密封的結構及特點了。

在往后的幾期中小編也會跟大家分享更多關于液壓泵橡膠氣膜密封的結構及特點還有哪些的。
