Y型密封圈作為液壓和氣動系統(tǒng)的核心密封元件，其失效可能導(dǎo)致設(shè)備泄漏、效率下降甚至安全事故。本文將深度解析六大典型失效原因，并附關(guān)鍵數(shù)據(jù)對比表，幫助工程技術(shù)人員快速定位問題。

一、材料老化與化學(xué)腐蝕

Y型密封圈的材料選擇直接影響其耐介質(zhì)性能。丁腈橡膠（NBR）在80℃以上會出現(xiàn)硬化龜裂，氟橡膠（FKM）雖可耐受200℃高溫，但在酯類溶劑中易溶脹68。實驗室數(shù)據(jù)顯示：Y型密封圈在10%硫酸溶液中浸泡72小時后，丁腈橡膠體積膨脹率達(dá)18%，而氟橡膠僅膨脹3%。

?關(guān)鍵數(shù)據(jù)對比?：

二、結(jié)構(gòu)設(shè)計缺陷

Y型密封圈的唇口角度直接影響密封效果。實測表明：當(dāng)唇口夾角從90°優(yōu)化至75°時，密封接觸壓力提高32%，但過小的角度（<60°）會導(dǎo)致安裝阻力增加50%37。某液壓缸案例顯示：采用標(biāo)準(zhǔn)HG4-335-66規(guī)格的Y型密封圈，在25MPa壓力下出現(xiàn)根部撕裂，改用加強(qiáng)型結(jié)構(gòu)后使用壽命延長3倍。

三、安裝參數(shù)失準(zhǔn)

Y型密封圈安裝溝槽尺寸誤差超過±0.1mm即可能引發(fā)早期失效。統(tǒng)計顯示：45%的Y型密封圈失效案例與溝槽深度偏差相關(guān)。以Φ50mm軸徑為例：

四、工況條件超標(biāo)

Y型密封圈在脈動壓力下的失效概率是恒定壓力的7.8倍。某工程機(jī)械測試數(shù)據(jù)顯示：當(dāng)系統(tǒng)壓力從20MPa波動至35MPa時，Y型密封圈使用壽命從2000小時驟降至400小時。溫度突變更危險——150℃→20℃的驟冷試驗中，70%樣品出現(xiàn)永久性變形。

五、摩擦磨損異常

Y型密封圈唇口接觸寬度應(yīng)控制在0.2-0.5mm。摩擦學(xué)測試表明：表面粗糙度Ra值從0.4μm降至0.1μm時，摩擦扭矩降低40%，但過度拋光（Ra<0.05μm）會導(dǎo)致潤滑膜難以形成。典型案例：某注塑機(jī)液壓缸因活塞桿表面劃傷（Ra=1.6μm），導(dǎo)致Y型密封圈月磨損量達(dá)0.3mm。

六、介質(zhì)污染侵蝕

固體顆粒污染是Y型密封圈的天敵。實驗證實：液壓油中5μm以上顆粒濃度超過NAS 8級時，Y型密封圈磨損速率加快5倍。水分含量超標(biāo)同樣危險——當(dāng)油液含水量＞0.1%時，聚氨酯材質(zhì)的Y型密封圈會在6個月內(nèi)完全水解。

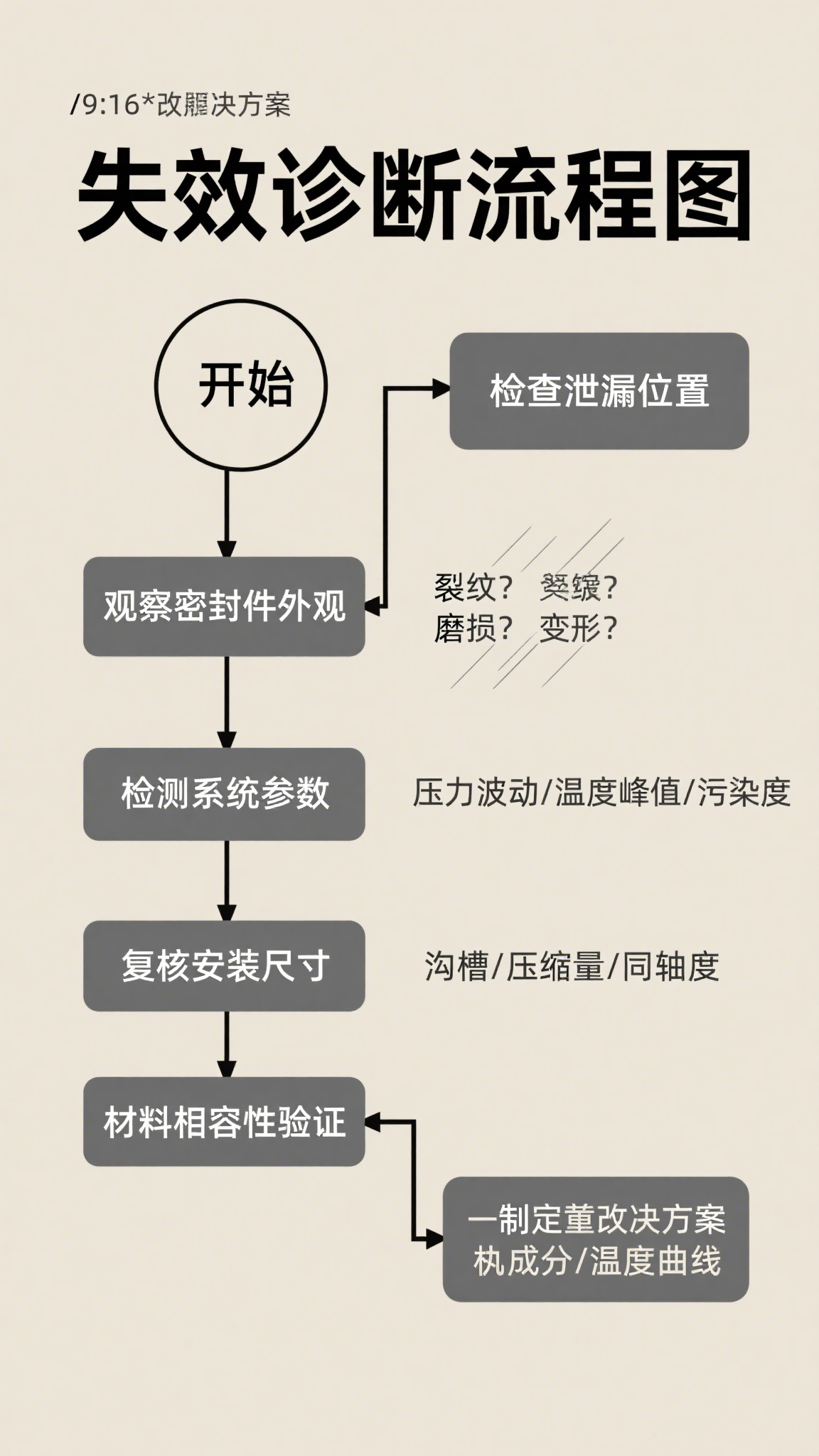

失效診斷流程圖

通過系統(tǒng)化分析Y型密封圈失效機(jī)理，結(jié)合具體工況選擇適配的材質(zhì)、優(yōu)化結(jié)構(gòu)參數(shù)、嚴(yán)格控制安裝質(zhì)量，可有效提升設(shè)備密封可靠性。建議每500工作小時進(jìn)行密封狀態(tài)檢測，建立預(yù)防性維護(hù)體系，將故障率降低60%以上。

攝/撰/排/設(shè):曹丘仁旭

以上內(nèi)容如有雷同請即聯(lián)系本站長，即刻下線內(nèi)容！

以上所有內(nèi)容僅供參考不作實際之用！
