Y型密封圈也是幾乎所行業中廣泛使用的一類密封圈之一，東晟密封件告訴您在還沒有Y型密封圈的時候，U型圈在高壓環境也是算是占了一席之地。U型圈在高壓下唇的內側作用有很高壓力，此時另有良好的自封效果，但因底部很薄，且呈圓弧形，內壓在那里形成很大的張力，因此很容易使那里發生撕裂現象，特別是皮墊。與此同時，底部因?yàn)橛惺Ｓ嗟目臻g，可容納撕裂后的變形。這樣就會使皮填料的損壞率很高，為了更能避免密封圈的損壞率，在設計的時候就把橡膠U型圈的底部加厚，就這樣演變出一個“Y”字母形狀的密封圈，后被內業人叫作“Y型密封圈”。

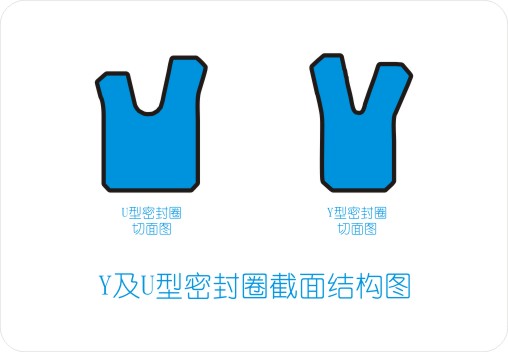

Y型密封圈及U型密封圈截面結構較圖

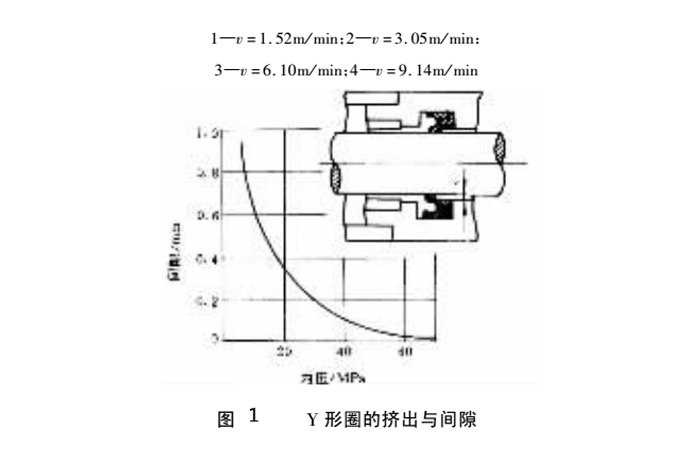

一種底部加厚的Y型密封圈，雖然說可以防止撕裂，但內壓足夠高的時候，底部會因?yàn)榧卸l(fā)生“膠料（橡膠密封材料）擠出”現象。這一點與O型密封圈中的情況比較相似。發生擠出的時候內壓與間隙的關系（圖1所示就是Y型密封圈的擠出與間隙圖）

圖1-Y型密封圈的擠出與間隙圖

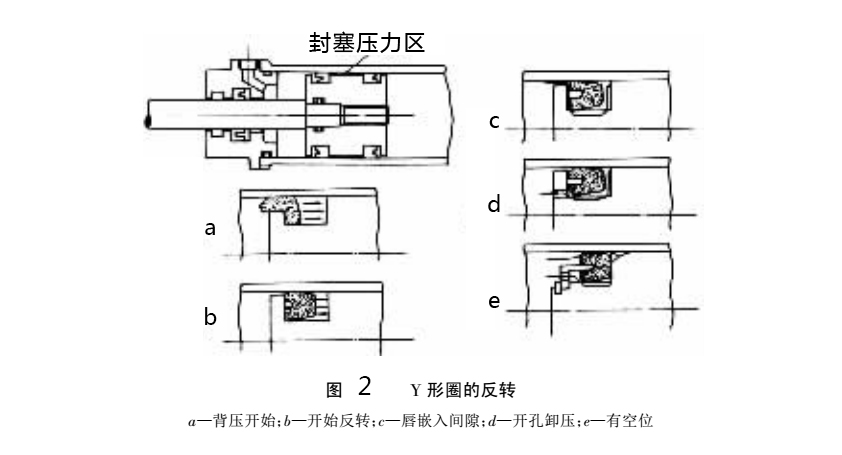

Y型密封圈的“反轉”現象發生在斷續工作的復動式活塞中。此時由于二個密封圈之間的間隙形成微小的封閉空間，在工作時這里的壓力達到很大值（圖2所示就是Y型密封圈反轉結構圖）。當工作壓力卸去的時候，此封塞壓力便從背面推動密封圈向另一側移動（可以圖2中的a結構），移槽口的時候，因?yàn)槟抢锏拈g隙較大，密封圈即開始“反轉”，唇嵌入間隙中，造成密封圈損壞。

圖2-Y型密封圈反轉結構圖

為了避免這種損壞，可在活塞槽底開一個小孔（圖2中的b結構）。這樣在內壓卸去時，Y型密封圈一移動，封塞壓力立即與缸內底壓相連通，壓力消除，圈的移動即停止，反轉就不能發生。若以支承環定位，效果將更好（圖2中e結構）。

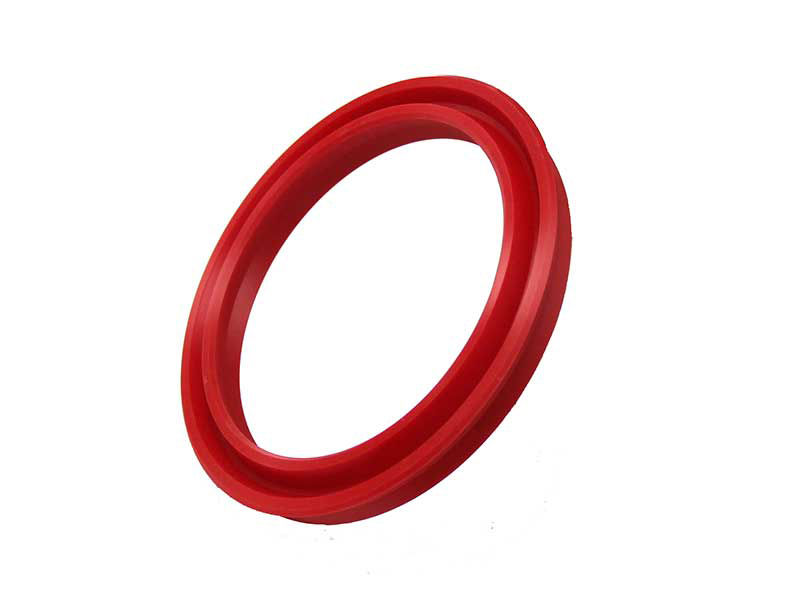

橡膠Y型密封圈

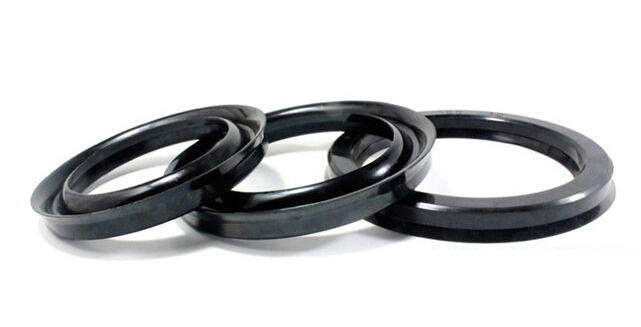

四氟Y型密封圈

了解更多Y型密封圈的問題，就在東晟密封件廠家批發網哦！
