軸承密封件的變形與減壓槽有什么關系呢？
來源：廣東東晟密封科技有限公司 - u7353.cn更新時間：2017-11-15
在整個軸承密封件的變形中，過盈量的大小也使密封件形狀變形。東晟密封件告訴您其實密封件的變形是多方面的。與減壓槽也是有著密切的關系的哦！常常都有業內說“變形的部分就是密封件的減壓槽造成的”，下面從減壓槽的幾何尺寸變化分析密封件的變形情況。

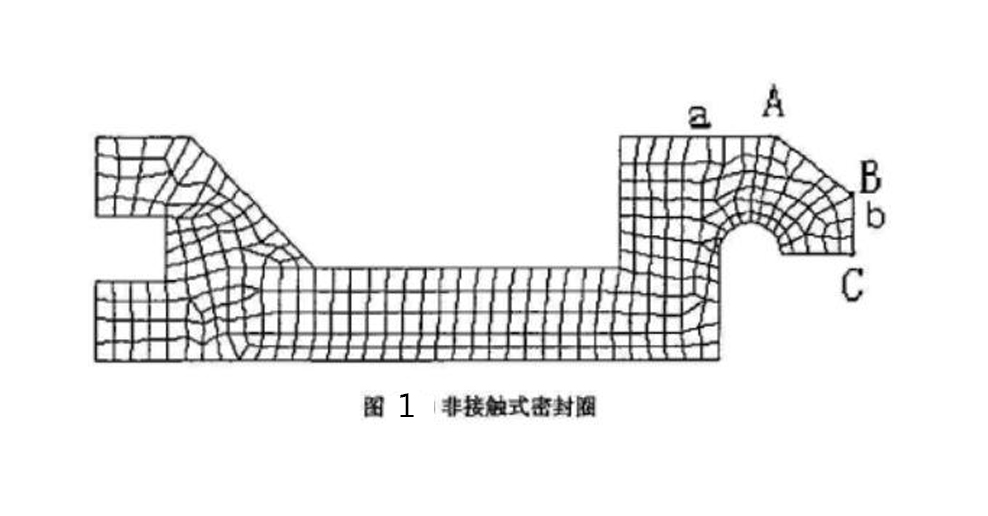

軸承密封圈壓應力圖
我們以安裝的過盈量0.06mm為例，分別取不同的尺寸的羞減壓槽，即減壓槽半徑分別為0.15mm、0.20mm、0.25mm、0.30mm的尺寸進行分析，對密封件上的A/B/C三點的壓應力進行比較（圖1-軸承密封圈壓應力圖），所得的接觸壓應力的變化規律，可以參考圖2-1所示的軸承密封件接觸壓力與減壓槽半徑的關系圖。

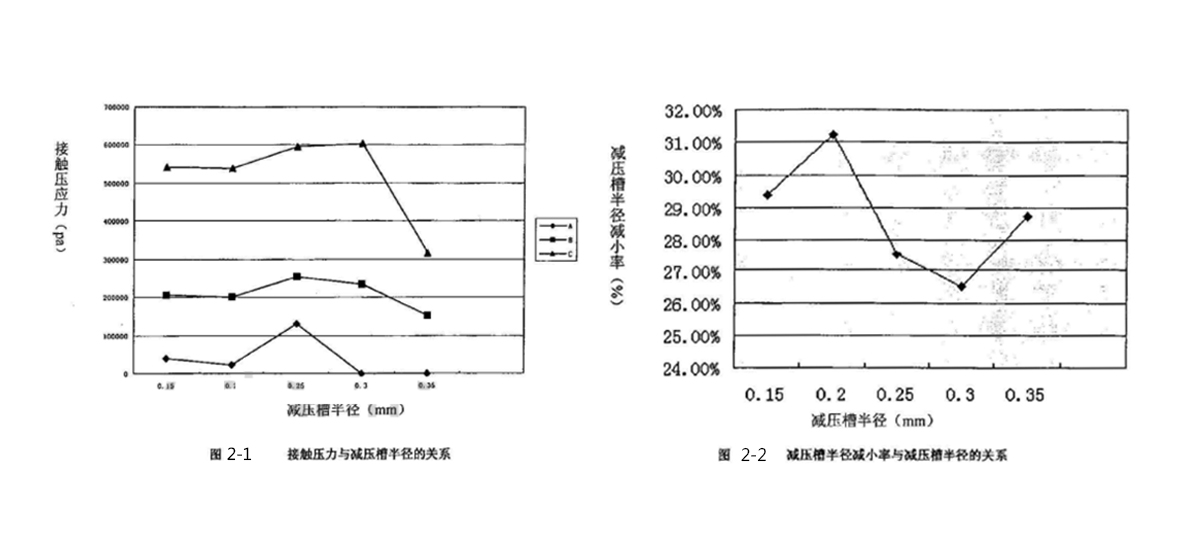

軸承密封件接觸壓力與減壓槽半徑、減壓槽半徑減小率與減壓槽半徑關系圖
當軸承密封件的減壓槽半徑為0.2~0.3mm之間的時候，引起的A/B/C三點的接觸壓應力出現峰值，但是不同點出現峰值的尺寸不完全相同。當減壓槽半徑大于0.3的時候，很大面積的接觸壓應力開始有明顯的減小。只所以出現這種壓應力明顯減小的現象是因為減壓槽半徑的很大使得密封件的剛度減小，而剛度減小必然導致變形明顯的，從而在接觸點面上的力會減?。▓D2-2的所示的減壓槽半徑減小率與減壓槽半徑的關系）。
了解更多軸承密封件的問題，就在東晟密封件廠家批發網哦！
