您當前的位置：首頁 -> 產品中心

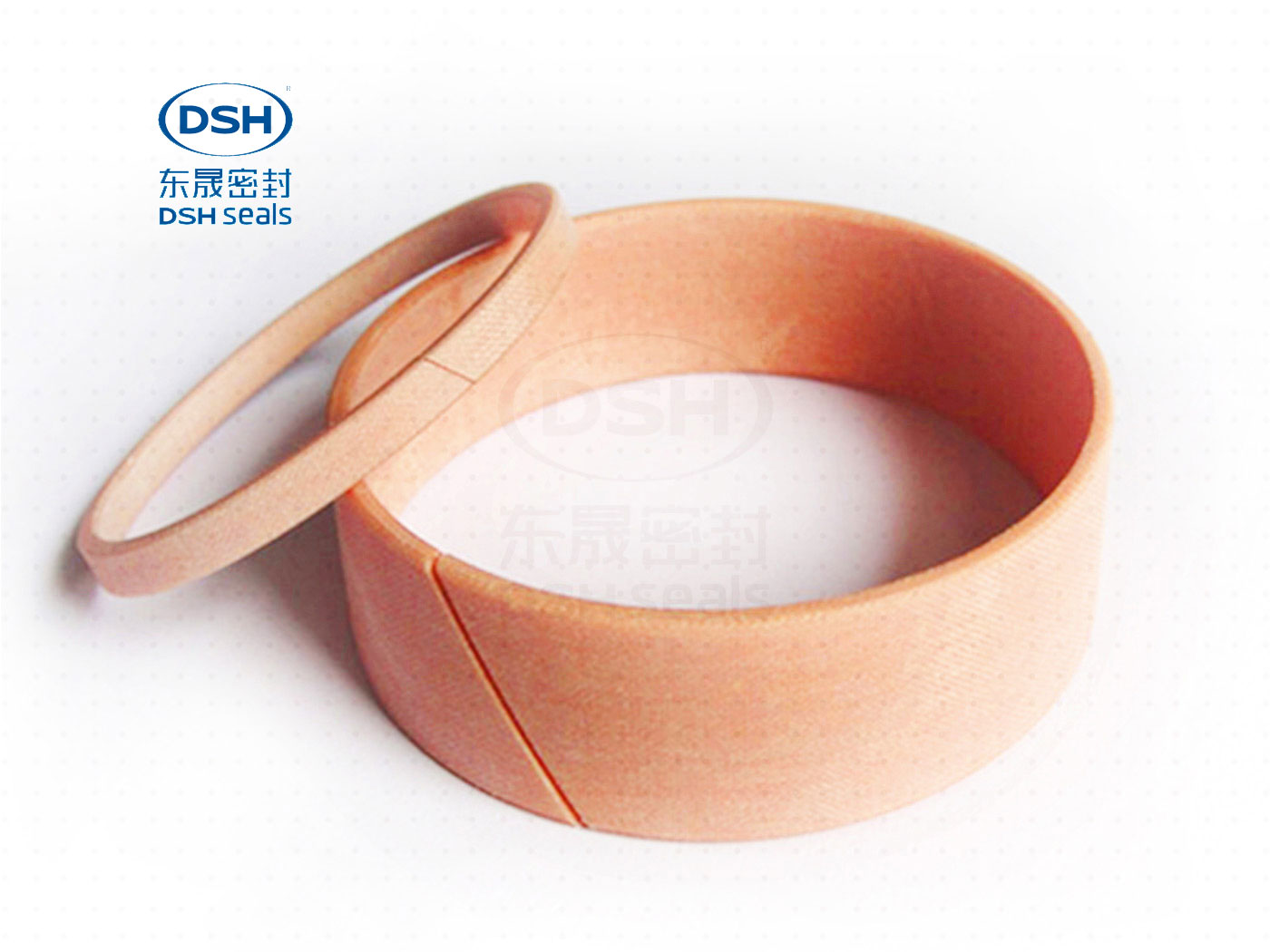

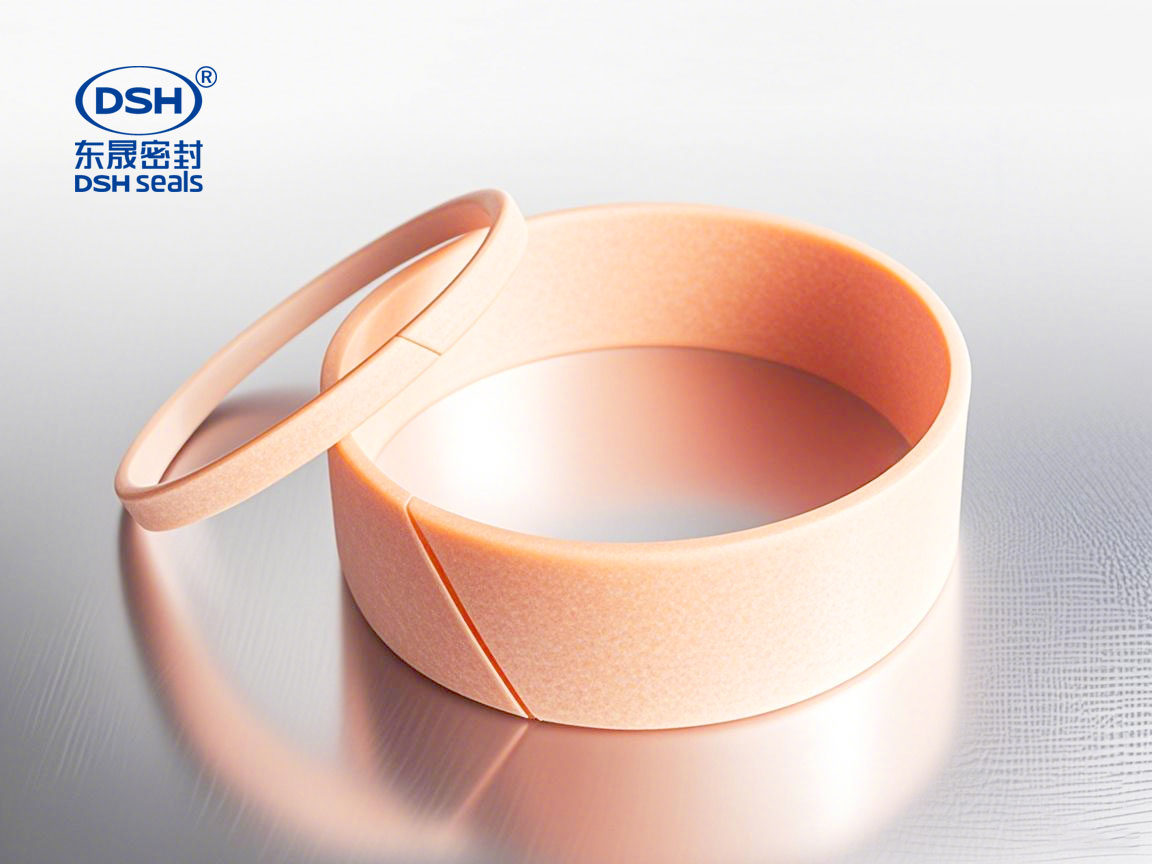

導向環DST3

代碼：DST3
壓力≤(MPa)：-
速度≤(m/s)：1
溫度℃：-60/+120
材料：酚醛夾布
介質：液壓油、阻燃液、水、氣
應用：移動式液壓設備,重載油缸,標準油缸,軋機,油壓機
訂購熱線：400-0087-996

產品詳情

-導向元件

導向環DST3

導向環DST3 - 導向元件

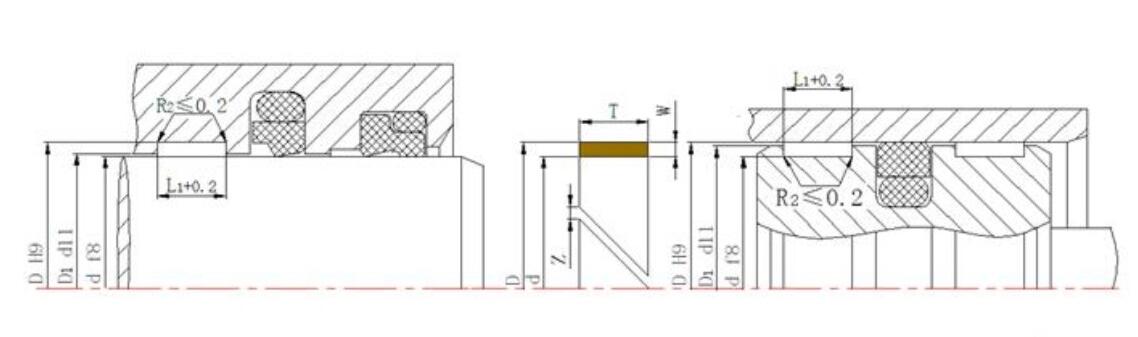

導向環DST3截面圖

導向環DST3 - 導向元件

導向環DST3 - 型號規格表
型號Type	描述	代碼
整卷式 Roll	不倒角不壓花	DST1
	倒角壓花	DST2
	只倒角	DST3
	只壓花	DST4
環型 Ring	軸孔通用不開口	DST5
	軸孔通用不開口	DST6
	軸用	DST 5800 系列（詳見49頁）
	孔用	DST 5900 系列（詳見49頁）
為方便廣大客戶下單，我司將不同導向帶，導向環的代碼（訂貨號）重新擬定如上

導向環DST3 - 導向元件

描述 Description	代號 Code
C320 一種用熱固性樹脂制成的復合材料。	C320
C320 , a composite material made of thermosetting resin
C932 一種酚醛樹脂浸入精細棉織物的復合材料。	C932
C932 , a composite material made of A kind of phenolic resin mixed in fine cotton fabric.
C380 一種織物增強行復合材料。	C380
C380, A fabric enhanced composite material
為方便廣大客戶下單，我司將不同導向帶，導向環的材料代碼重新擬定如下

導向環DST3 - 導向元件

單向與雙向作用液壓活塞桿導向環
編號	d	D	T	L1 +0.2	z
DST5803	8-20	d+3	3.0	3.2	1.5
DST5804	15-35	d+5	4.0	4.2	2.5
DST5806	20-75		6.1	6.3	2.5
DST5808	30-250		7.9	8.1
DST5809	35-300		9.5	9.7
DST5815	120-900		14.8	15.0
DST5820	200-900		19.5	25.0
DST5825	300-900		24.5	30.0
DST5830	300-999		29.5
編號	d	D	T	L1 +0.2	z
DST5854	15-35	d+4	4.0	4.2	2
DST5856	20-75		6.1	6.3	2
DST5858	30-250		7.9	8.1
DST5859	35-300		9.5	9.7
DST5865	120-900		14.8	15.0
DST5870	200-900		19.5	20.0
DST5875	300-900		24.5	25.0

導向環DST3 - 導向元件

單向與雙向作用液壓活塞導向環
編號	d	D	T	L1 +0.2	z
DST5903	15-20	d+3	4.0	3.2	1.5
DST5904	20-40	d+5	3.0	4.2	2.5
DST5906	25-80		6.1	6.3	2.5
DST5908	40-270		7.9	8.1
DST5909	40-320		9.5	9.7
DST5915	125-900		14.8	15.0
DST5920	200-900		19.5	20.0
DST5925	300-900		24.5	25.0
DST5930	300-999		29.5	30.0
編號	d	D	T	L1 +0.2	z
DST5954	20-40	d+4	4.0	4.2	2
DST5956	25-80		6.1	6.3	2
DST5958	40-270		7.9	8.1
DST5959	40-320		9.5	9.7
DST5965	125-900		14.8	15.0
DST5970	200-900		19.5	20.0
DST5975	300-900		24.5	25.0
DST5980	300-999	d+4	29.5	30.0	2

導向環DST3 - 導向元件

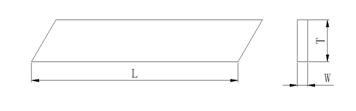

自行裁切帶子時，請參考以下公式

When cutting the wear strips, please refer to the following formula.

軸用 For Rod: L=c*(d+w)-k[ mm ]

孔用 For Rod: L=c*(D-w)-k[ mm ]

D=孔徑 Bore diameter [ mm ]

d=軸徑 Rod diameter [ mm ]

W=產品厚度 Ring thickness [ mm ]

c=3.11材料因子 material factor

工作溫度120°C 以下 k=0.8 for operating temperatures ≤ 120°C.

工作溫度超過 120°C k=2.0 only for applications＞120°C

導向環DST3 - 導向元件

整卷長度(大約) Length of per PTFE Strip Roll
厚度 Thickness	1	1.5	2	2.5	3	3.5	4	4.5	5	6
整卷長度( 米）Length of Roll (M) *	66	42	32.5	26	20.5	18	15.5	14	12	9.5
* 僅供參考。實際供貨時可能會有細小差別。For Reference only.There may have minimum difference.

導向環DST3 - 導向元件

訂貨范例 Order Example for srandard versiom: 槽寬 L1=20mm,帶子厚度 W=2.5mm,材料為PTFE, 成卷

Groove Width L1=20mm;Ring Thickness W=2.5; Material =PTFE, Order in roll

訂貨號 Order Code ： DST 20*2.5

特殊要求如壓花﹑倒角﹑預切﹑特殊材料﹑切口類型，訂貨時請予以注明

For special design such as Empaistic structure,Chamfer edge,Split ring,Special material and/or cut type,please indicate.

導向環DST3 - 導向元件

標準槽寬 Suitable for Groove Width
槽寬L1 Groove Width	2.5	3.2	1	4.2	5.6	6	6.3	8.1	9.7	10	12	15	20	25	30	40	50
可提供各種寬度產品 Further sizes are available

導向環DST3 - 導向元件

標準產品厚度 Available Ring Thickness
產品厚度 Ring Thickness W	1	1.5	1.55	2	2.5	3	4	5	6
可提供各種厚度產品 Further sizes are available
