您當前的位置：首頁 -> 產品中心

軸用組合密封圈SPNO

代碼：軸用組合密封圈SPNO
壓力≤(MPa)：35
速度≤(m/s)：1.5
溫度℃：-55 /+255
材料：PTFE/NBR /FKM
介質：液壓油、阻燃液、水、氣
應用：挖機,標準油缸,移動式液壓設備,油壓機
訂購熱線：400-0087-996

產品詳情

- 挖機密封圈,聚四氟乙烯密封圈,工程機械行業專用密封圈,油缸、氣缸行業專用密封件圈

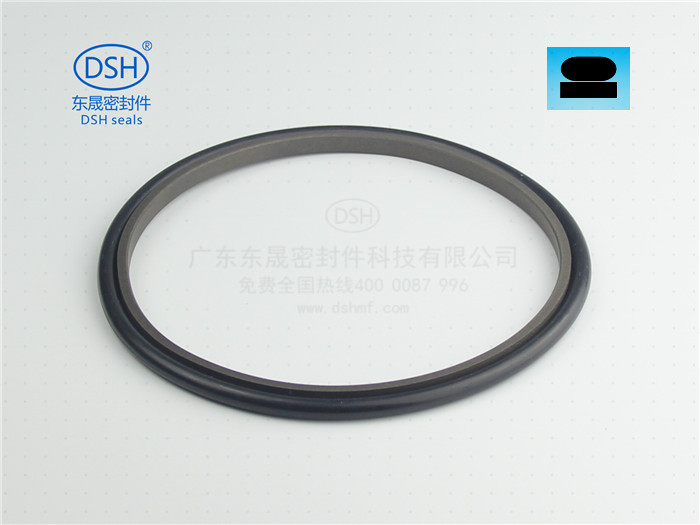

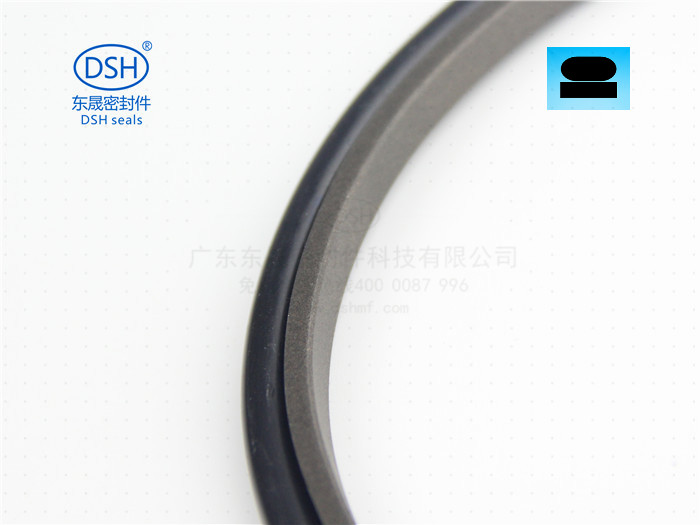

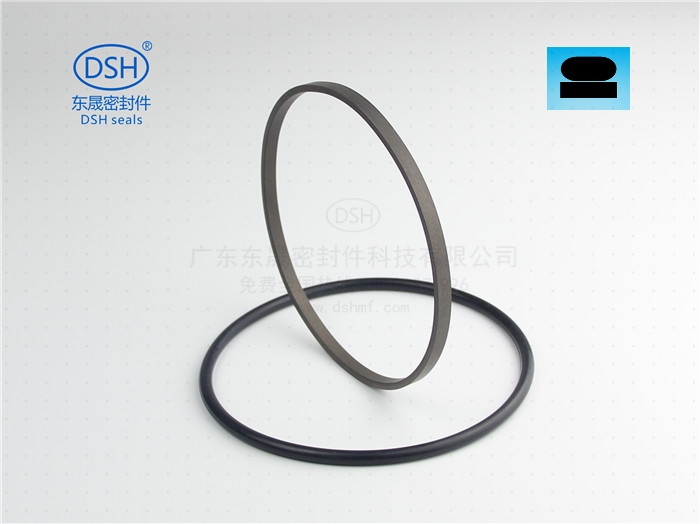

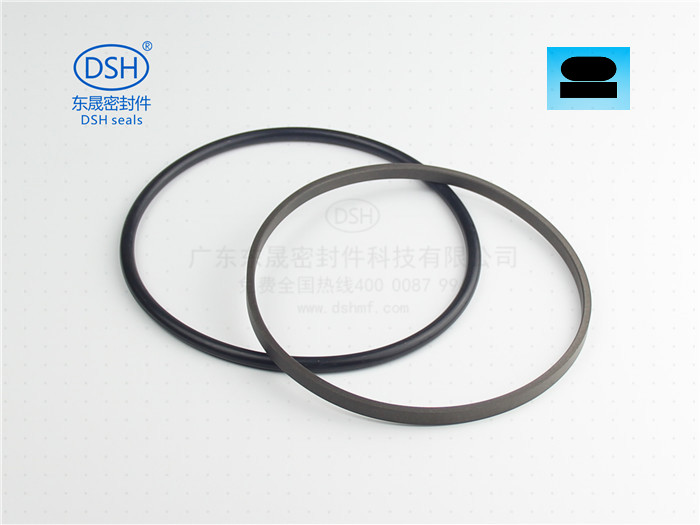

軸用組合密封圈SPNO

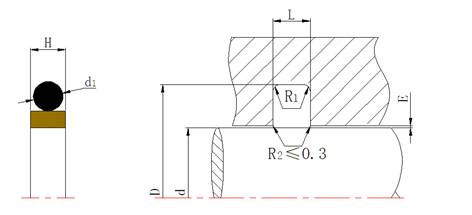

軸用組合密封圈SPNO截面結構圖

- 挖機密封圈,聚四氟乙烯密封圈,工程機械行業專用密封圈,油缸、氣缸行業專用密封件圈

密封圈材料及密封圈作用說明

軸用組合密封圈SPNO - 由一個或幾個零件組成的環形罩，固定在軸承的一個套圈或墊圈上并與另一套圈或墊圈接觸或形成窄的迷宮間隙，防止?jié)櫥吐┏黾巴馕锴秩搿Ｃ芊馊κ且环N截面為圓形的橡膠圈，因其截面為O型，故稱其為O型密封圈。是液壓與氣壓傳動系統中使用廣泛的一種。通常在臺企、日企叫做O Ring。

技術參數

Technical Data

壓力Pressure[Mpa]

溫度Temperature(℃)

速度Sliding speed(m/s)

介質Medium

標準產品Standard

-30/+160

1.5

液壓油、阻燃液、水、氣
Minderal oil based hydraulic fluids, barely flammable hydraulic fluids,water,air and others.

材料

Material

設計標準或互換

Standard or can fit the groove

彈性體Elastomer

滑環slide ring

設計選用時可參考：NOK密封(NOK公司)SPNO系列標準。以上資料僅供參考

標準設計Standard

NBR

PTFE-青銅
PTFE-Bronze

特殊Standard
(on request)

FKM

PTFE-碳纖維
PTFE-carbon

工作壓力

pressure

160bar

250bar

400bar

擠出間隙

Max Gap E

E≤0.6mm

E≤0.4mm

E≤0.2mm

訂貨范例 Order Example for standard version:

軸徑 Diameter d=100mm

訂貨號 Order Code HBTS 100*115.5*6.3

Installation Dimension table based on Metric Size

公制溝槽尺寸

軸徑 d f8	溝槽底徑 D+0.2	L+0.2	H	O型圈線徑d1	R1≤
12~20	d+6	3.2	3	2.62	0.4
22~45	d+9	4	3.8	3.53	0.8
50~145	d+15	6.5	6.3	5.3	1.2
150~380	d+20	10	9.8	8.6	1.6

如何貯存密封件?

密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。
