孔用旋轉格萊圈產品介紹
來源：廣東東晟密封科技有限公司更新時間：2017-10-01

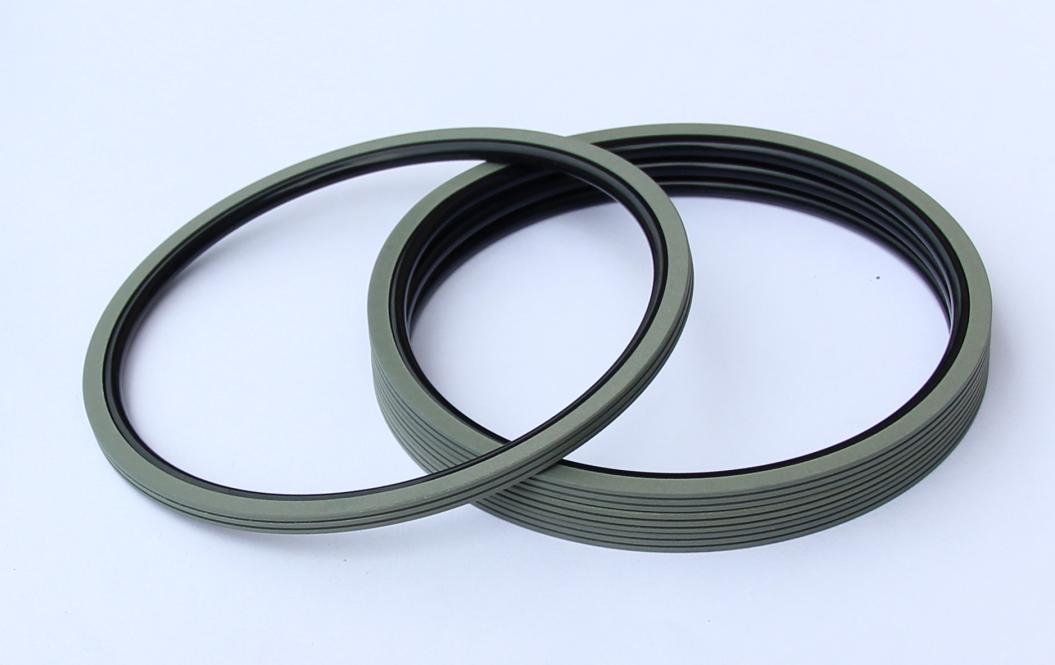

孔用旋轉格萊圈產品介紹
孔用旋轉格萊圈
技術數據
材質：NBR/FKM/PTFE
壓力：≦30MPa
速度：≦2Ｍ/Ｓ
溫度：-35℃~+200℃
介質：液壓油、阻燃油、水、氣
應用泛圍
孔用旋格萊圈是同一個帶旋轉唇口的PTFE耐磨圈和一個作為預緊元件的橡膠Ｏ圈組成的密封件產品。它是一種可承受兩側壓力或交變壓力作用的雙向作用的旋轉密封圈。在工程機械、建筑機械及汽車設備等各工業領域都存在旋轉式的液壓轉動。其用于密封有旋轉或擺動運動的桿、軸、銷、旋轉接頭等處。
優點
1、要求活塞桿或活塞密封的場合均可提供；
2、摩擦力??；
3、啟動時不爬行，無粘滯現象；
4、抗磨性及尺寸穩定性好；
5、溝槽簡單且尺寸小，具有潤滑腔。
公制溝槽尺寸（ＭＭ）
|
缸徑 D H9
|
溝槽底徑 d h9
|
槽寬 Ｌ+0.2
|
Ｏ型圈線徑 d1
|
R≦
|
C≧
|
擠出間隙 |
||
|
100bar |
200bar |
300bar |
||||||
|
8~39 |
D-4.9 |
2.2 |
1.8 |
0.4 |
2 |
0.15 |
0.1 |
0.05 |
|
40~79 |
D-7.5 |
3.2 |
2.65 |
0.6 |
2.5 |
0.2 |
0.15 |
0.1 |
|
80~132 |
D-11 |
4.2 |
3.55 |
1 |
3.5 |
0.25 |
0.2 |
0.15 |
|
140~329 |
D-15.5 |
6.3 |
5.3 |
1.3 |
5 |
0.3 |
0.25 |
0.2 |
|
330~669 |
D-21 |
8.1 |
7 |
1.8 |
6.5 |
0.45 |
0.3 |
0.25 |
|
670~999 |
D-28 |
9.5 |
8.6 |
2.5 |
7.5 |
0.45 |
0.3 |
0.25 |
